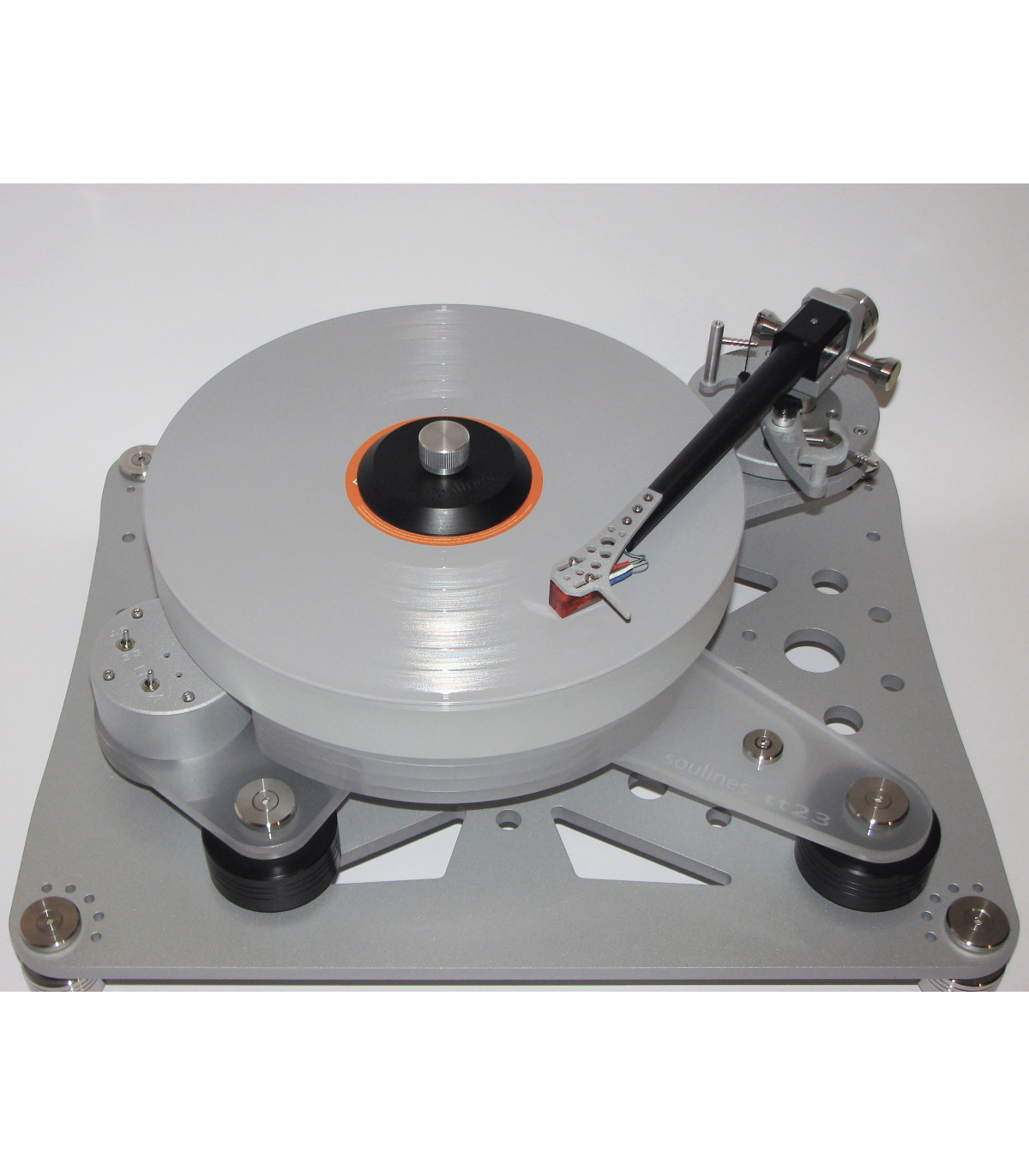

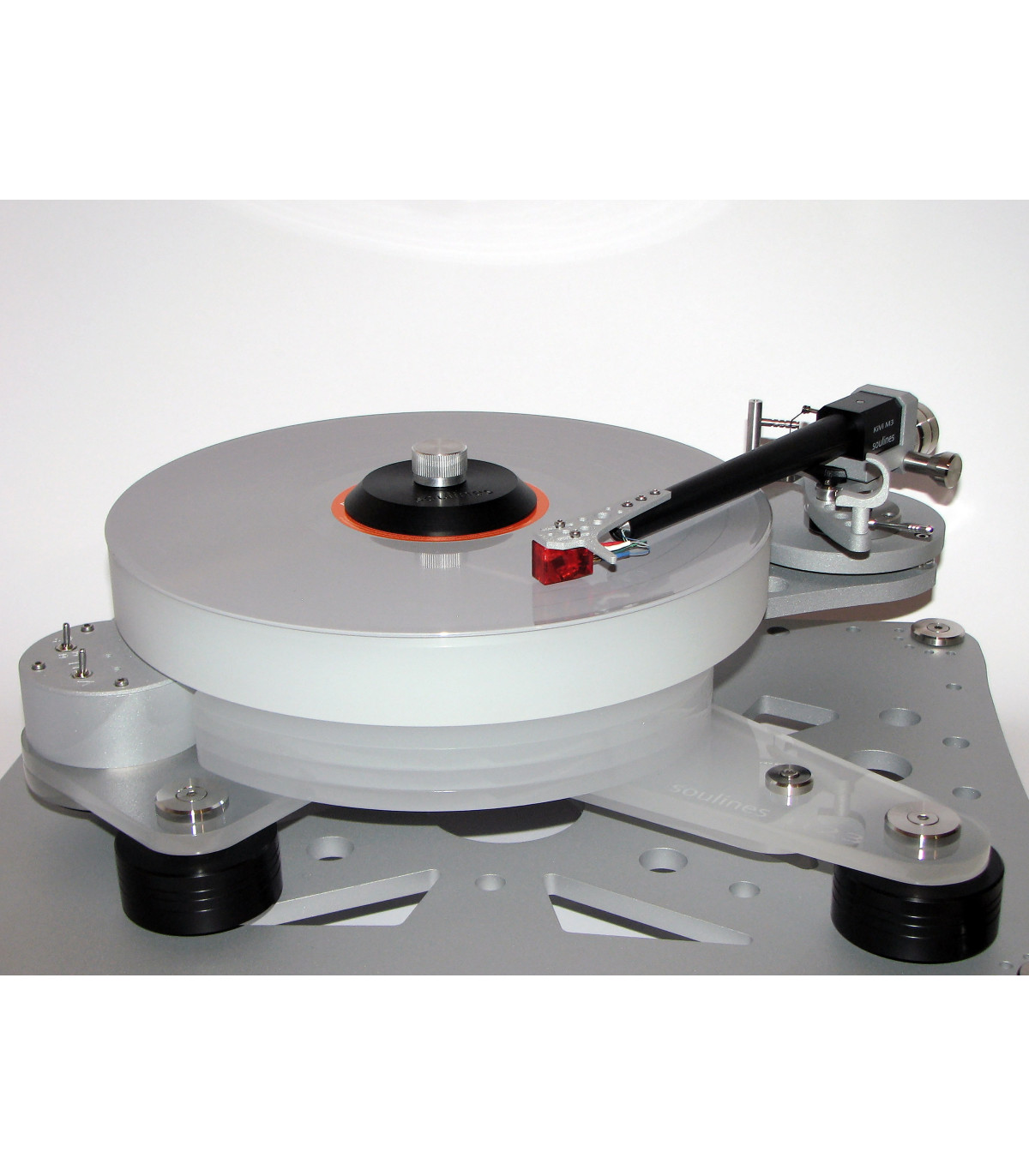

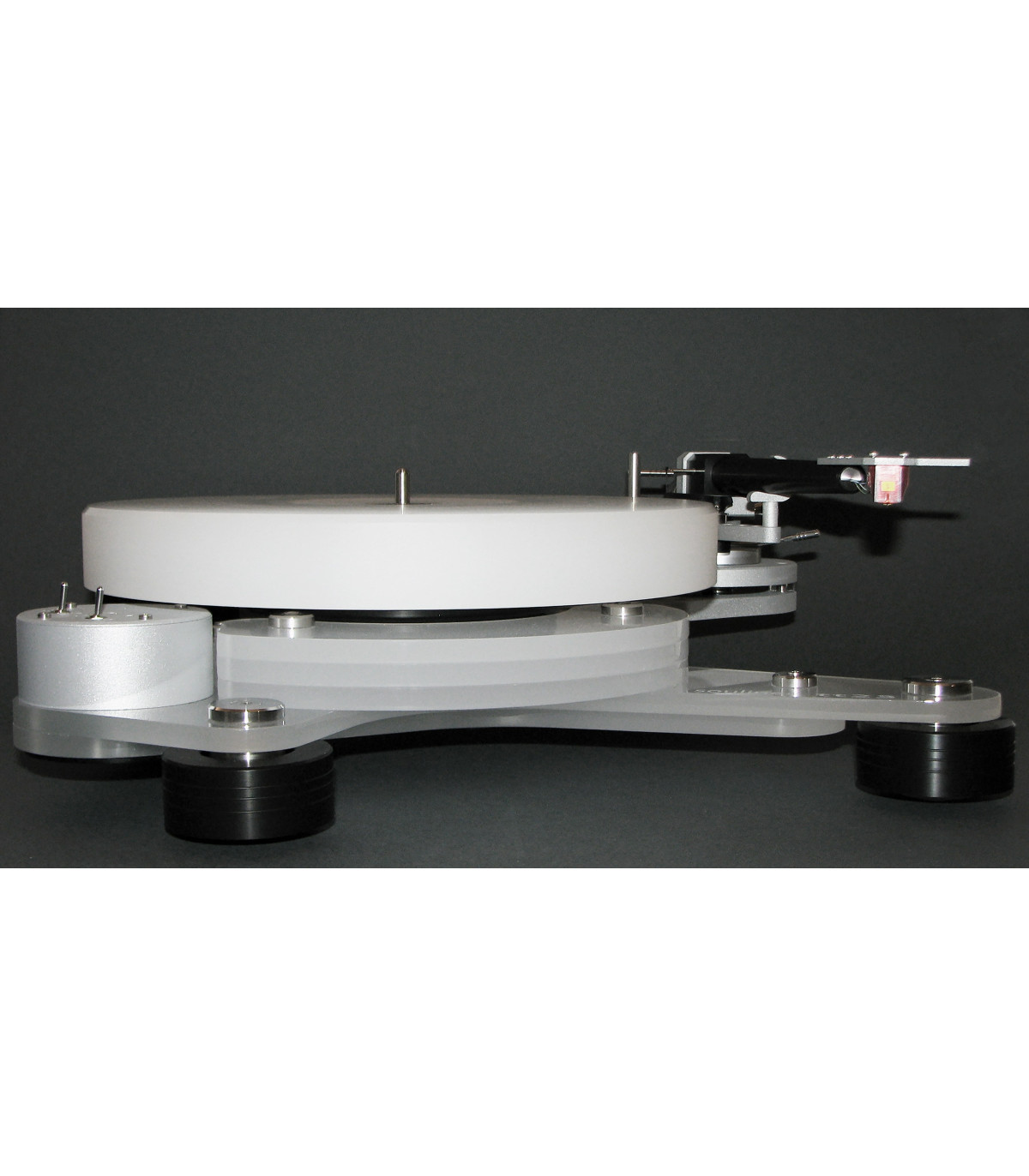

Giradischi Soulines TT23 con braccio KiVi M3

Giradischi Soulines TT23 con braccio KiVi M3

(Descrizione in aggiornamento)

• Trasmissione: motore DC di alta qualità controllato elettronicamente
• Velocità: 33,33 e 45,00 giri/min con funzione di regolazione fine della velocità
• Cuscinetto: cuscinetto invertito avanzato, lavorato a CNC da acciaio inossidabile pieno con inserto in ottone e tampone di spinta in Derlin; albero in acciaio inossidabile lucidato con sfera in acciaio temprato incapsulata
• Piatto: spesso 40 mm, peso 3,5 kg, lavorato da Acrilico colato

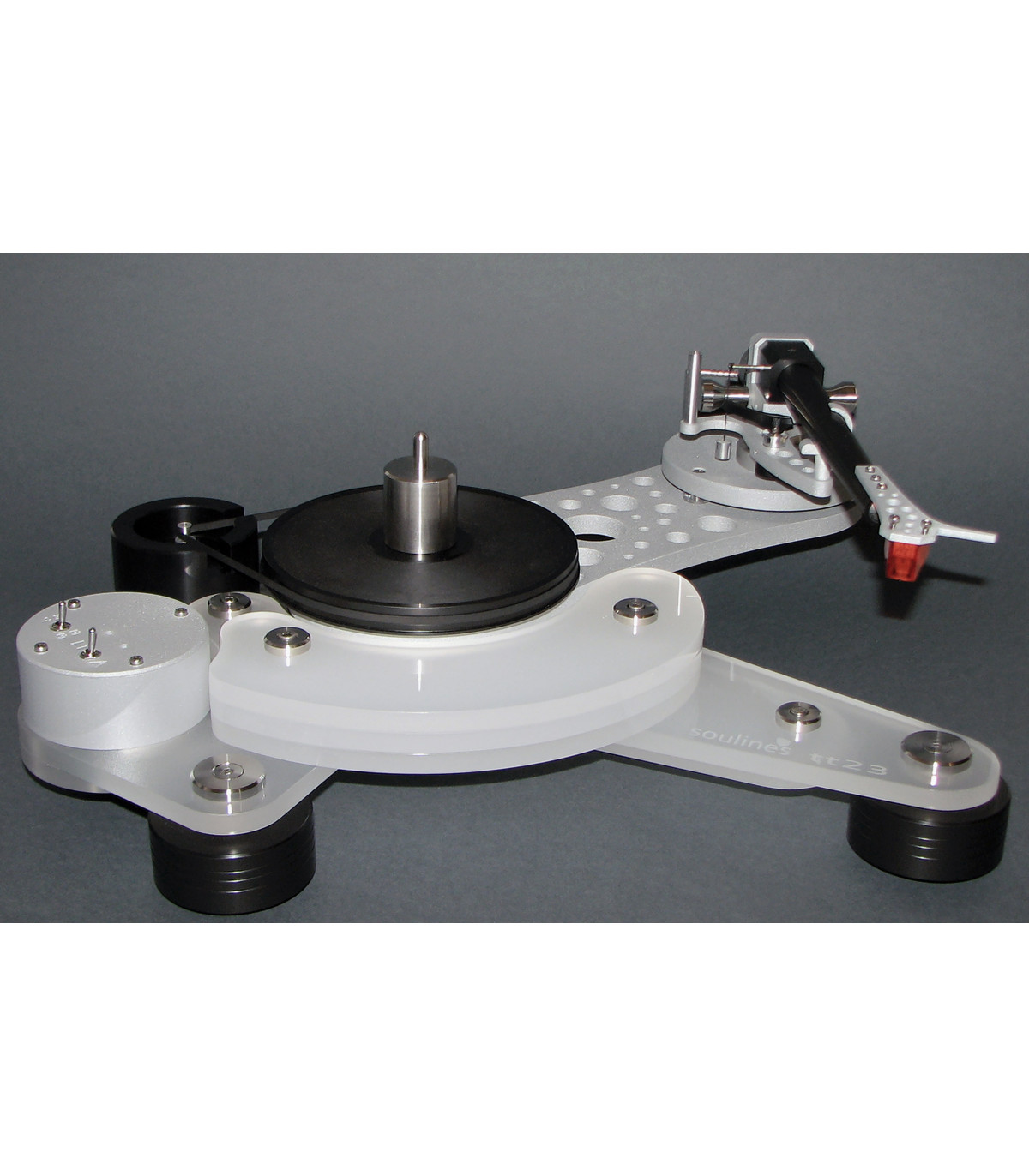

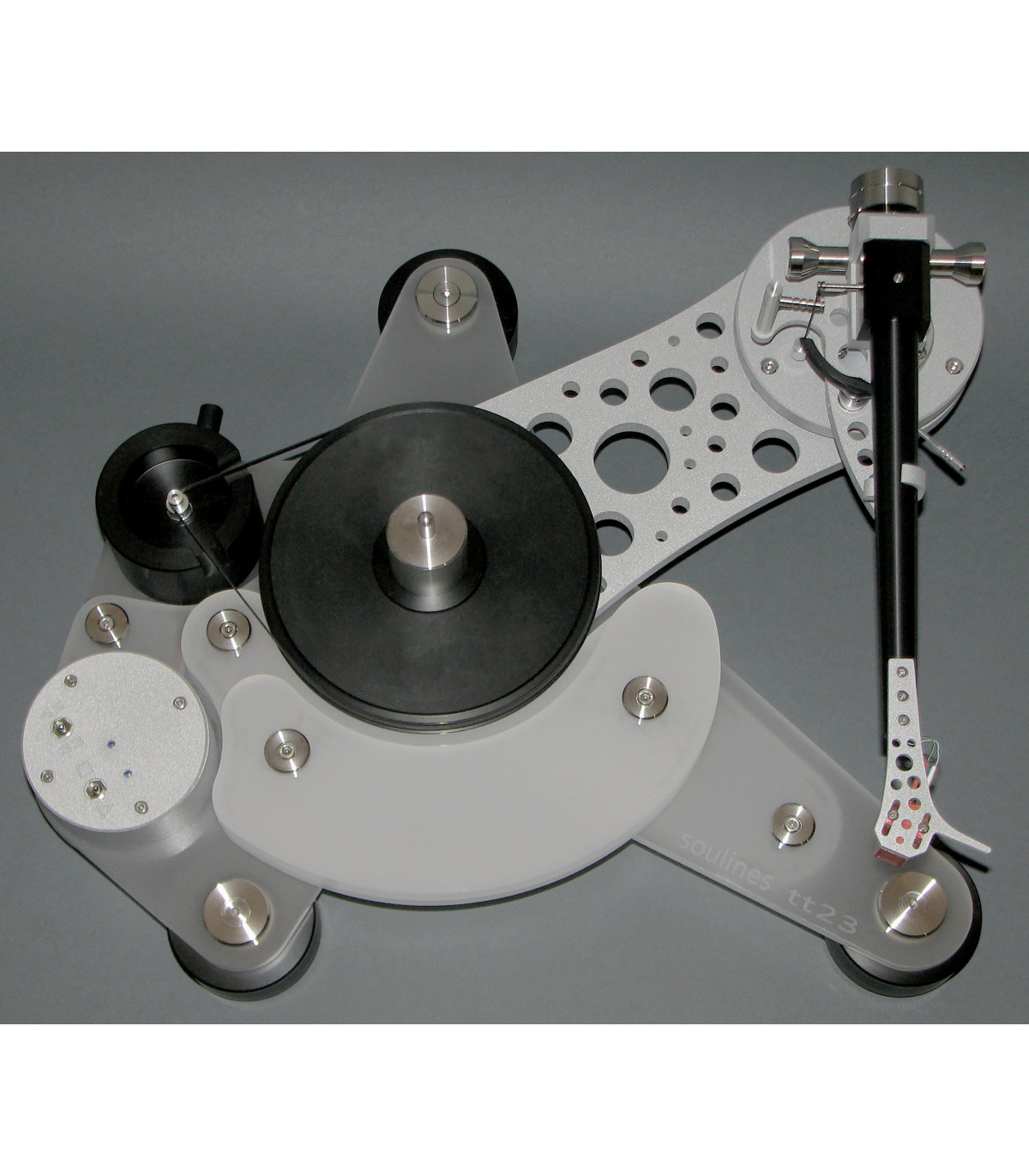

• Struttura: plinto principale multistrato in Alluminio colato/Acrilico/POM (Derlin) con sub-plinto in alluminio accoppiato a 3 punti
• Finitura: colore bianco ghiaccio con rivestimento a polvere color alluminio argento

Il giradischi TT23 viene fornito con i seguenti accessori:

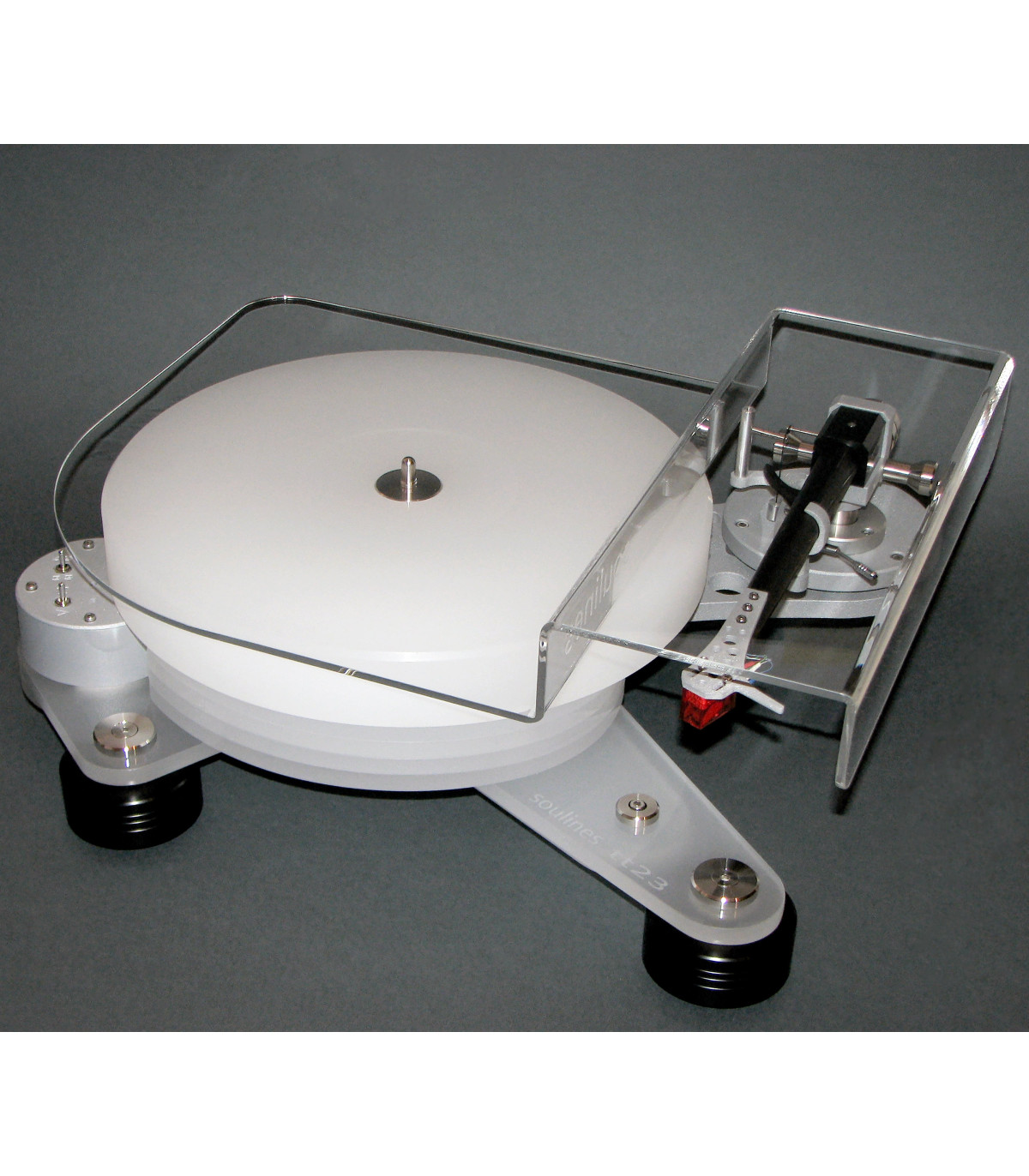

• copertura antipolvere SA Cover, realizzata in acrilico (plexiglass)

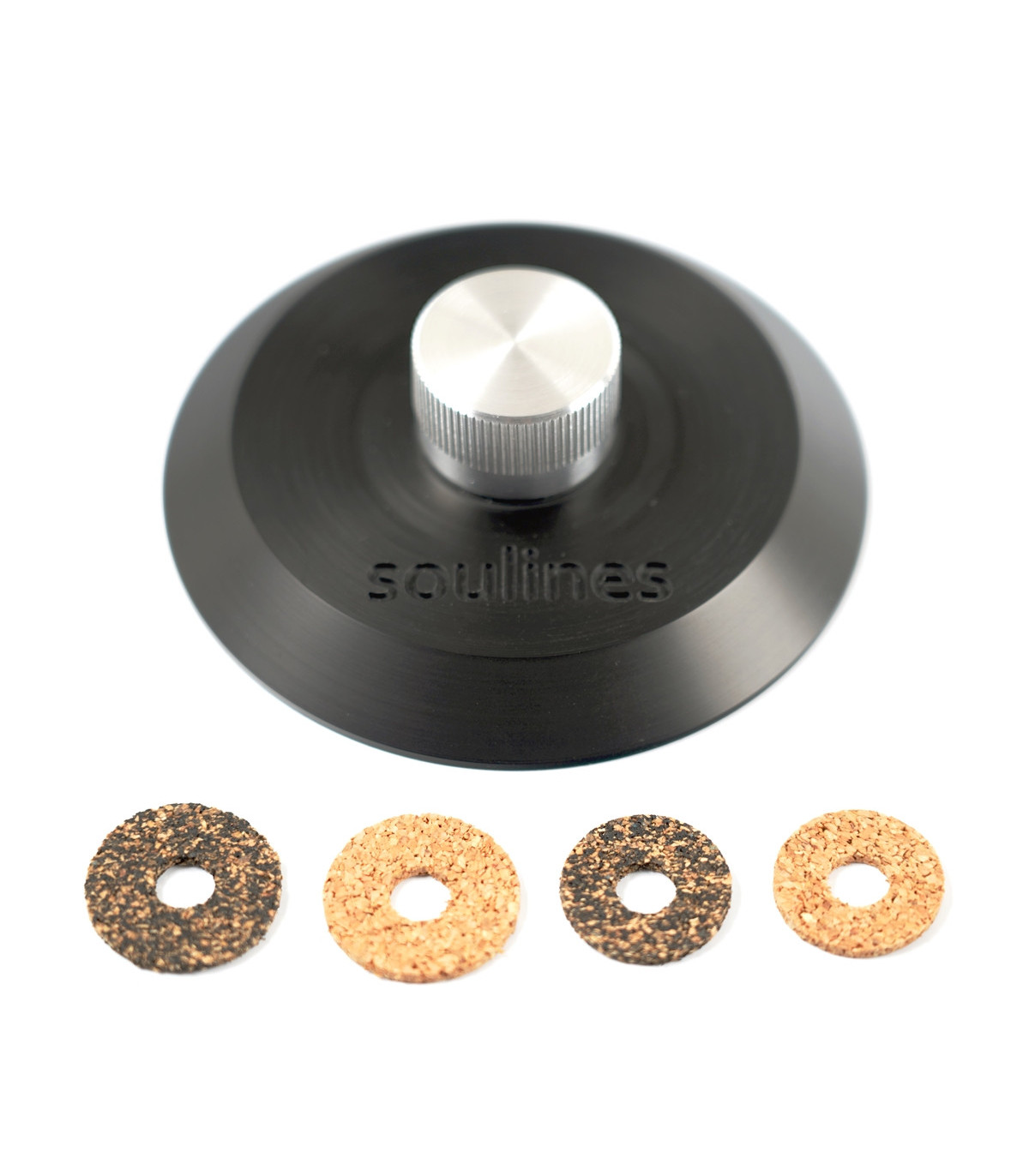

• clamp per disco TT Clamp

• strumento per l’allineamento della testina stampato con precisione su carta da 300gr, che include le prioezioni Baerwald, Loefgren e Stevenson

Caratteristiche tecniche:

• Trazione: motore DC di alta qualità controllato elettronicamente
• Velocità: 33,33 e 45,00 giri/min con regolazione fine della velocità
• Cuscinetto: cuscinetto invertito avanzato, lavorato a CNC da acciaio inox massiccio con inserto in ottone e base di spinta in Derlin; albero in acciaio inox lucidato con sfera in acciaio temprato integrata
• Piatto: spesso 40 mm, pesa 3,5 kg, lavorato da Acrilico colato
• Struttura: plinto principale multistrato in alluminio/acrilico/POM (Derlin) con sottoplinto in alluminio accoppiato a 3 punti
• Finitura: colore bianco ghiaccio e alluminio verniciato a polvere in color argento
• Extra: SA cover - copertura antipolvere in acrilico; tt Clamp - clamp per dischi; Protractor LP - strumento per l’allineamento della testina
• Alimentazione: AC 230V/50Hz; ingresso DC 12V/300mA
• Dimensioni: 440x355x180 mm (LxPxA) totali; 400x330 mm (LxP) ingombro a terra
• Peso netto: 12 kg
• Imballo: 510x410x310 mm (LxPxA)
• Peso di spedizione: 14 kg

Braccio KiVi M3

Il braccio Soulines KiVi M3 si basa sul principio della "distribuzione della massa", con rispetto e comprensione dello stesso, il che ha portato all’esclusivo progetto del supporto dei cuscinetti e del tubo del braccio, realizzati come un elemento unico. Seguire questo principio ha richiesto anche un contrappeso progettato appositamente, così come un cuscinetto uni-pivot incapsulato, (o "falso" uni-pivot). La combinazione di tutti questi elementi ha portato a un braccio con impeccabili capacità di tracciamento, una risposta dinamica realistica e un suono neutro, permettendo alla testina di esprimere al meglio le sue qualità.

Il cuscinetto uni-pivot incapsulato è composto da tre sfere in acciaio inox temperato e da un perno in acciaio inox lavorato di precisione. Il punto di perno è centrato tra le sfere, le quali sono tenute in posizione da una coppa in Derlin. Questo cuscinetto può sembrare un uni-pivot "classico", ma in realtà è un progetto più sofisticato, che elimina il movimento indesiderato ("skating") tipico dei cuscinetti uni-pivot classici. Durante l’uso, questo cuscinetto si comporta e "sembra" più simile a un braccio con cuscinetti rigidi (gimballed), design preferito dalla maggior parte degli utenti finali per la maggiore facilità nell'azionamento manuale.

Il tubo del braccio affusolato (wand) e il supporto dei cuscinetti sono progettati come un componente unico e ricavati da un blocco solido di Derlin, lavorato ad altissima precisione e successivamente forato con estrema accuratezza. Si tratta di un processo di produzione costoso e complesso che richiede molte operazioni di lavorazione meccanica, ma che consente di ottenere un tubo del braccio quasi ideale e, in questo caso, anche il supporto dei cuscinetti. Questa forma senza giunzioni è molto rigida, molto più di un tubo standard, e poiché il profilo affusolato si estende anche allo spessore delle pareti del tubo del braccio, con pareti significativamente più spesse vicino al perno, riduce efficacemente le onde stazionarie, disperdendole in un modo che un tubo a pareti parallele non può fare, e allontana anche le risonanze dannose per il suono dalla testina, dove avrebbero l’impatto più negativo. Essendo un materiale non risonante, il Derlin (POM) contribuisce inoltre a un suono più naturale, senza risonanze, vibrazioni o altri effetti collaterali indesiderati che possono verificarsi quando il tubo del braccio è realizzato in alluminio, acciaio inox o materiali simili.

Il tubo del braccio in Derlin, insieme alla parte superiore del supporto dei cuscinetti, forma anche il corpo portante del cuscinetto. La parte inferiore del supporto dei cuscinetti, con massa aggiuntiva e realizzata in alluminio, sostiene il perno del contrappeso e i due stabilizzatori laterali in acciaio inox, ed è saldamente imbullonata al tubo del braccio in Derlin e alla parte superiore del supporto dei cuscinetti.
Un tale assemblaggio bilancia - e stabilizza - le masse attorno al braccio in modo tale che, quando la testina cerca di torcere il braccio alle frequenze musicali, l’inerzia del braccio da sola lo mantiene stabile e contribuisce anche a smorzare efficacemente le risonanze che inevitabilmente raggiungeranno l’estremità del tubo del braccio al livello del cuscinetto, deviandole fuori dal tubo in Derlin e dalla parte superiore del supporto verso la parte inferiore appesantita del supporto, agli stabilizzatori in acciaio e al contrappeso, senza rifletterle indietro verso la testina.

Inoltre, questo sistema colloca il centro di massa delle parti mobili del braccio appena sotto il punto di perno e approssimativamente sullo stesso piano orizzontale del disco LP, permettendo un tracciamento praticamente perfetto dei solchi del vinile, con il risultato di un’eccellente risposta dinamica e un suono neutro.

Essendo già bilanciato grazie al suo design specifico, il braccio KiVi M3 permette una soluzione elegante per la regolazione del contrappeso e della VTF (forza di tracciamento verticale).
Per ottenere la VTF desiderata per un'ampia gamma di testine, da quelle leggere (5g) a quelle pesanti (fino a 15g), il braccio viene fornito con 4 contrappesi in acciaio inox, da usare in combinazioni a coppie. I contrappesi hanno lo stesso diametro ma spessori (e pesi) diversi. Il posizionamento della coppia per ottenere la VTF desiderata si ottiene stringendoli e ruotandoli l’uno verso l’altro; oltre alla semplicità d’uso, consente anche una regolazione precisa fino al decimo di grammo.

Il pilastro centrale del braccio è lavorato con precisione in acciaio inox, e la presa di uscita phono tipo DIN a 5 pin si trova alla sua base quando il braccio è acquistato separatamente.
Quando il braccio è incluso nei giradischi Soulines, invece della presa a 5 pin viene saldato permanentemente alla base del pilastro un cavo phono di alta qualità.

L’altezza del braccio, o VTA (Vertical Tracking Angle), si regola spostando verticalmente il pilastro centrale all’interno della base in alluminio. Il bloccaggio dell’altezza desiderata avviene tramite due viti a grano M4 situate nel collarino verticale della base.

Il porta testina è lavorato in lega di alluminio, sabbiato e verniciato a polvere per smorzare il più possibile le risonanze dannose trasmesse dal corpo della testina. È saldamente imbullonato all’inserto in alluminio del tubo del braccio, in modo che la parte superiore semicircolare della parete del tubo venga serrata tra l’inserto e il porta testina. Oltre a fungere da serraggio, l’inserto in alluminio funge anche da punto di messa a terra, captando efficacemente le interferenze RF ed EMI vicino alla testina e scaricandole tramite il filo di massa fino al telaio del preamplificatore phono.

L’azimut della testina si regola ruotando il contrappeso regolabile per l’azimut, situato nella parte posteriore del supporto dei cuscinetti; la posizione corretta viene fissata tramite una vite a grano M4.

Il filo anti-skating è fissato esattamente sul piano orizzontale in cui la punta del perno è a contatto con le sfere del cuscinetto, il che significa che tira solo in quel piano, senza cercare di torcere il braccio.

Inoltre, i cavi del braccio, che di solito rappresentano un problema poiché offrono resistenza al movimento del braccio piegandosi durante il movimento, sono installati in modo da entrare nel pilastro centrale sotto il punto di perno e il più vicino possibile ad esso, così da minimizzarne l’effetto.

Caratteristiche tecniche KiVi M3:

• distanza perno-piatto: 222-224 mm (223 mm ideale)
• lunghezza effettiva: 240 mm
• massa effettiva: >15
• regolazione VTA: sì
• bilancia digitale di precisione per misurare la VTF della testina inclusa, con misurazione al livello del disco LP
