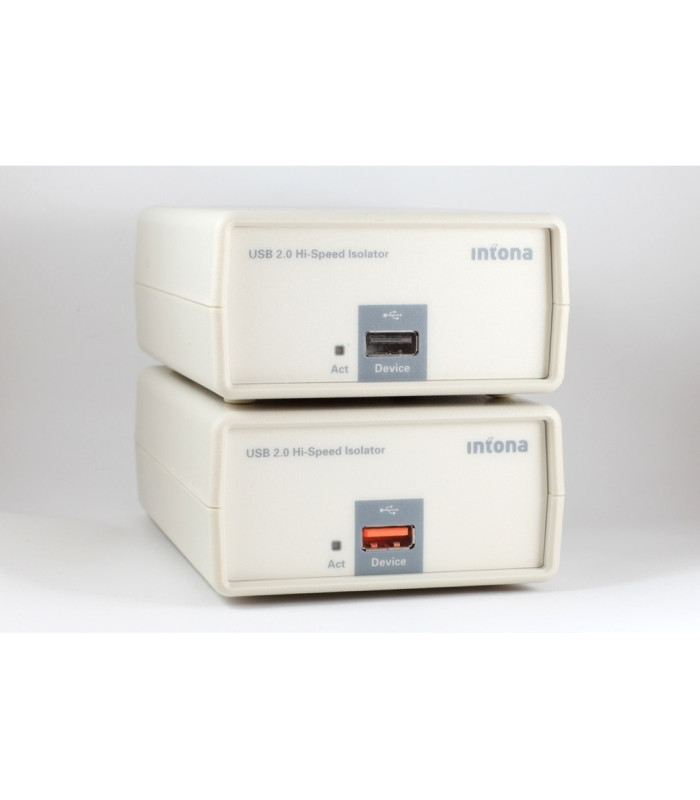

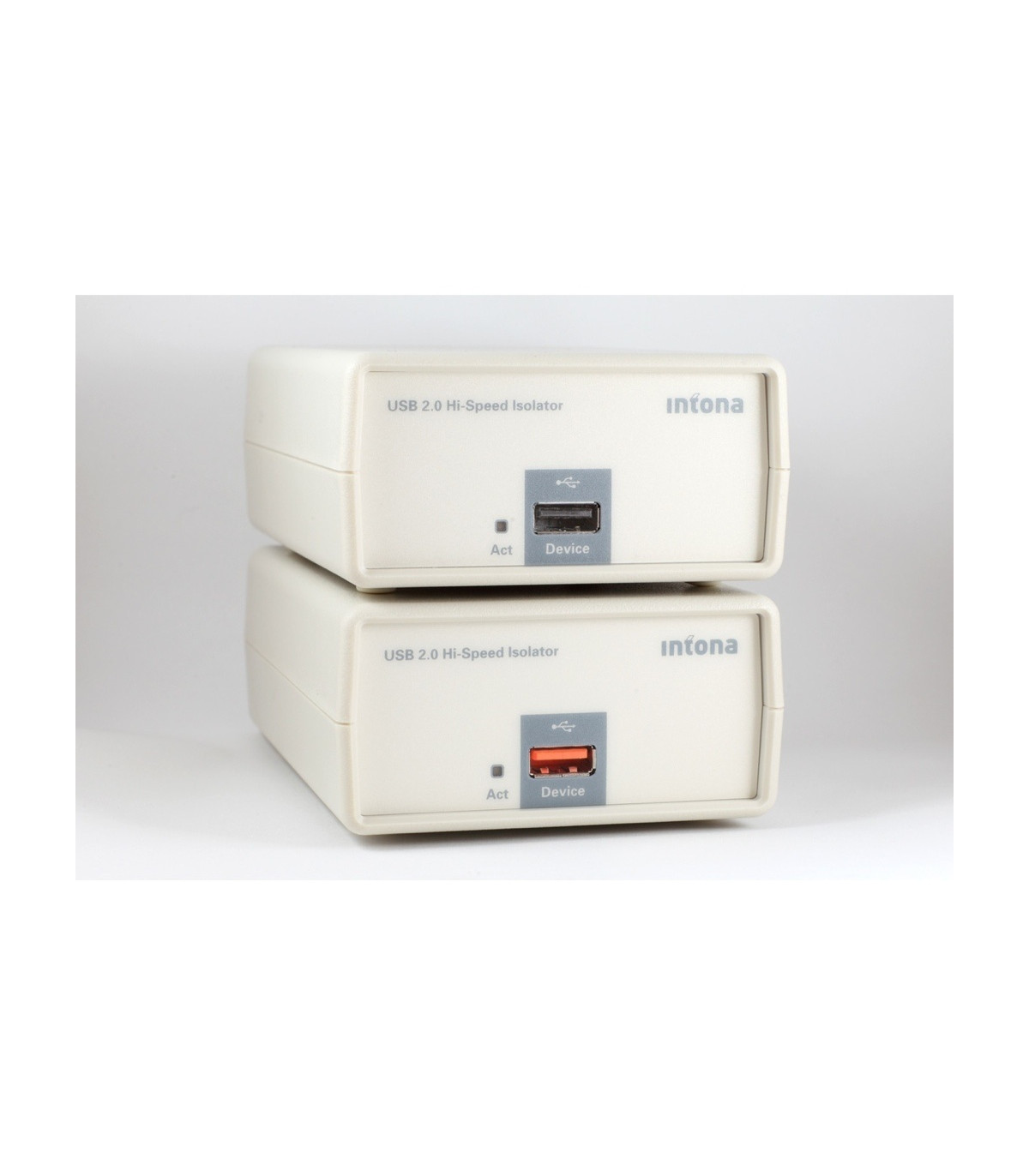

Caratteristiche

• Fornisce isolamento galvanico al canale di comunicazione USB
• Compatibile con lo standard USB 2.0 Hi-Speed (480 MBit/s)
• Retro compatibile con le modalità Full Speed e Low Speed
• Isolamento resistente fino a 2.5kVRMS
• Protezione avanzata ESD (protezione dalle scariche elettrostatiche, 15kV IEC per scarica in aria)
• Funzionamento "out of the box", nessun driver richiesto
• Dispositivo "trasparente" per il sistema host e per la periferica: ampia compatibilità per tutti i sistemi operativi, sistemi integrati e periferiche
• Funziona anche su Hub ed Extender USB
• Supporta tutte le modalità specifiche di trasferimento USB
• Nessuna immissione di latenza aggiuntiva per il segnale (RTD)
• Alimentato dal canale USB, nessuna alimentazione separata
• Isolamento ultra-silenzioso, stabilizzazione lineare
• Corrente di uscita lato isolato 300mA nominali (500mA max.)
• Connectori: USB-B lato host; USB-A lato periferica
• LED di stato per ciascuna porta con indicazione di velocità
• Progetto circuitale ad alta velocità per il controllo dell'impedenza
• Conformità normative: FCC, CE, RCM, ICES-003
• Alloggiamento IP 54 ABS
• Dimensioni: 135 x 90 x 46 mm
• Prodotto e ingegnerizzato in Germania

Applicazioni

• Sistemi per l'automazione industriale
• Apparecchi di misura
• Ambianti che richiedono isolamento di sicurezza
• Protezione dispositivi
• Broadcast e Studio
• Sistemi Audiophile-grade home
• Tutte le applicazioni che richiedono un collegamento USB stabile e pulito con masse separate

Domande e risposte (FAQ)

1. L'isolatore migliorerà la qualità sonora?

Lo scopo dichiarato è un isolamento totale sia della linea dati che dell'alimentazione USB. Il miglioramento nella qualità sonora deriva dall'aver eliminato qualsiasi rumore proveniente dal computer.

Poiché si tratta di un autentico prodotto industriale, ci siamo focalizzati principalmente su  applicazioni di sistemi di automazione, medicali e per laboratori di ricerca e produttori di computer.
Ma naturalmente, poiché questo prodotto è progettato per ottenere un basso rumore ( i laboratori di ricerca hanno necessità di ottenere una gamma dinamica dai nanovolts ai kilovolts) ed una perfetta integrità del segnale, noi comprendiamo le tue richieste.
Abbiamo inoltre alcuni clienti del settore pro-audio e pro-video (4k/high frame rate) cui abbiamo risolto completamente problemi di rumore.

2. L'isolatore risolve il c.d. "common mode noise" ( rumore tra il conduttore di terra e il neutro)? Io possiedo un filtro USB *********** che riduce il common mode noise nel cavo USB. Il tuo isolatore rende inutile il filtro *********** ? In altre parole, l'isolamento galvanico filtra il common-mode noise?

Il filtro *********** sembra un prodotto audiofilo. Non voglio dire nulla di male al riguardo, ma nessuno userebbe mai industrialmente una cosa del genere per migliorare il rapporto segnale-rumore. Indovina perché.
L'uso dell'isolamento galvanico è come non usare un cavo. Non esiste assolutamente nessun contatto con il segnale proveniente dal computer.
Poiché ci sono: 1. una nuova massa, completa e totalmente silenziosa, e 2. tutte le stabilizzazioni di alimentazione sono lineari, non esiste alcun "common mode noise" proveniente dall'isolatore. Tutto il rumore del computer viene rimosso dalla barriera isolante.
Mentre sviluppavano l'isolatore, abbiamo prestato particolare attenzione sia al rumore proveniente dalla sezione dati che da quella di alimentazione. Abbiamo ottenuto di tenere il rumore al più basso livello possibile. Dai un'occhiata al grafico (http://intona.eu/pub/7054_fft_output.pdf) che mostra il rumore misurato in uscita. Ecco, quello è il rumore che l'alimentatore del tuo DAC vedrà. Il tuo DAC possiede un PSRR di circa > 90dB (Power Supply Rejection Ratio = ammontare di rumore di alimentazione che una certa periferica può rigettare), livello che puoi sottrarre da queasti valori.

3. Non è presente nessun chip isolante USB che supporti l'alta velocità. Suppongo che abbiate usato qualche applicazione FPGA all'interno dell'isolatore. L'isolatore effettua il reclocking del segnale e la conversione  DC-DC dell'alimentazione?

Si, ci sono due FPGAs integrati ed effettuiamo il reclocking. Inoltre c'è un convertitore DC-DC proprietario seguito da un regolatore di voltaggio a rumore ultra-basso ADP125.
Fai attenzione che la corrente di uscita dell'isolatore è limitata a 300mA senza cadute di voltaggio con 500mA di massimo a 4.5V. Ciò può essere un problema con periferiche USB alimentate.
Inoltre, alcuni utilizzatori non professionali hanno riportato che era necessario inserire un hub USB prima o dopo l'isolatore. Successivi test di laboratorio hanno mostrato chiaramente che diversi computer dotati di porte USB non certificate hanno veramente grossi problemi che il nostro isolatore non può risolvere direttamente. Ciò accade raramente e la maggior parte delle volte, quando si utiliza un hardware per computer molto economico. E, come detto, si può risolvere interponendo un buon hub USB.

4. Allora la qualità dell'oscillatore al cristallo è anche importante. State usando, diciamo, gli oscillatori Crystek?

Si tratta di un oscillatore SiLabs MEMS, con jitter misurato di 2ps. In quanto: 1. alcuni clienti richiedevano un dispositivo meccanicamente robusto per un utilizzo con accelerazione >2g / 24h/7d - e i cristalli non sono adatti - e 2. il consumo del MEMS è 1/10 di quello del cristallo. Poiché tutti glòi stabilizzatori di voltaggio sono lineari nell'isolatore, dovevamo fare attenzione all'efficienza complessiva.

Ahem, questo sistema di clock sull'USB ha un significato ambivalente di cui ho letto su molti forum. Tutti i chip trasmettitori usb possiedono il loro PLL interno e devono contare sugli oscillatori RC per derivare il bit clock. Noi non abbiamo notato alcun cambiamento sui diagrammi del canale usb con il trasmettitore clockato con +-500ps di Jittter o +-5ps di Jitter sul nostro LeCroy SDA. In ogni caso, abbiasmo prestato particolare attenzione a tutti gli aspetti progettuali ed economizzare sulle parti componenti non è mai stato importante.

5. Ho scelto il vostro isolatore rispetto a ***** perché credo che il vostro progetto sia superiore e possieda un maggior valore teorico. ***** afferma che riesce a ridurre il rumore di pacchetto a 8KHz ed effettua l'abbinamento di impedenza. Mi chiedo se il vostro isolatore risolve anche questi due problemi. Per la cronaca, questi problemi sono importanti nell'audio USB?

Il nostro progetto è totalmente ad impedenza controllata, anche per i rigidi regolamenti dell'USB 2.0. Siamo specializzati nella progettazione di circuiti ad alta velocità con molti anni di esperienza.

Siamo a conoscenza del problema del rumore dei pacchetti di dati presente tra gli audiofili. Devo dire che non ne ho mai sentito parlare nel mondo professionale. Un circuito ADC/DAC correttamente progettato non soffre di questi problemi. Immagino che questo È un grande problema per gli audiofili perché molti progettisti amatoriali commettono errori con i circuiti high speed, così come nel mondo analogico. (audio stage).

Ok, ciò nonostante, abbiamo misurato questo residuo a 8 kHz subito nella prima fase di progettazione e lo abbiamo opportunamente trattato. Dai un'occhiata al grafico sull'alimentazione (http://intona.eu/pub/7054_fft_downstream.pdf) con un utilizzo a banda piena di un flusso di dati con RME Fireface UC, 8 canali/192 kHz. Non si vede praticamente niente a 8 kHz (< 145dBu). Quindi, questo volevano risolvere alla ***** ma hanno sbagliato. Ovviamente, questo rumore a 8 kHz può presentarsi in una periferica mal progettata a valle del trasmettitore USB.

Una citazione fornita ad un cliente alcune settimane fa:
+-+-+
Alla Intona, la nostra attività naturale è l'Audio Professionale. Grazie al nostro laboratorio audio pienamente equipaggiato, abbiamo avuto la possibilità di mantenere il rumore dell'alimentazione in uscita più basso possibile nella gamma 20-20k e abbiamo anche ottimizzato il flusso di corrente tramite un sensore ad alta velocità che ha probabilmente prodotto il più basso residuo di rumore ad 8 Khz nei pacchetti di dati di tutto il settore industriale. Abbiamo anche assicurato la compatibilità con le periferiche UAC 2.0. Infine, sia le interfacce basate su chip XMOS che quelle RME sono state testate e verificate 100% compatibili con il nostro isolatore USB ad alta velocità, supportando la banda piena di 480 MBits.
+-+-+

6. Il vostro Isolatore necessita di un periodo di "rodaggio"? Io so che i condensatori devono funzionare un po' prima di andare a regime.

Visto il target industriale per questo prodotto, abbiamo impiegato condensatori ad alta qualià e lunga durata. Per gli elettrolitici, si tratta di FP Industrial e per i ceramici multistrato, sono componenti ad alta tecnologia dedicati ai segnali ad alta velocità di Samsung Electro-Mechanics America. Inoltre nei nostri stabilizzatori usiamo sempre resistenze a film.Da un punto di vista industriale, non ci sarà (sperabilmente!) nessuncambiamento dovuto al rodaggio per molti anni. E da un punto di vista audiofilo, ciò porterà (sperabilmente!) ad un funzionamento regolare per le tue orecchie.
