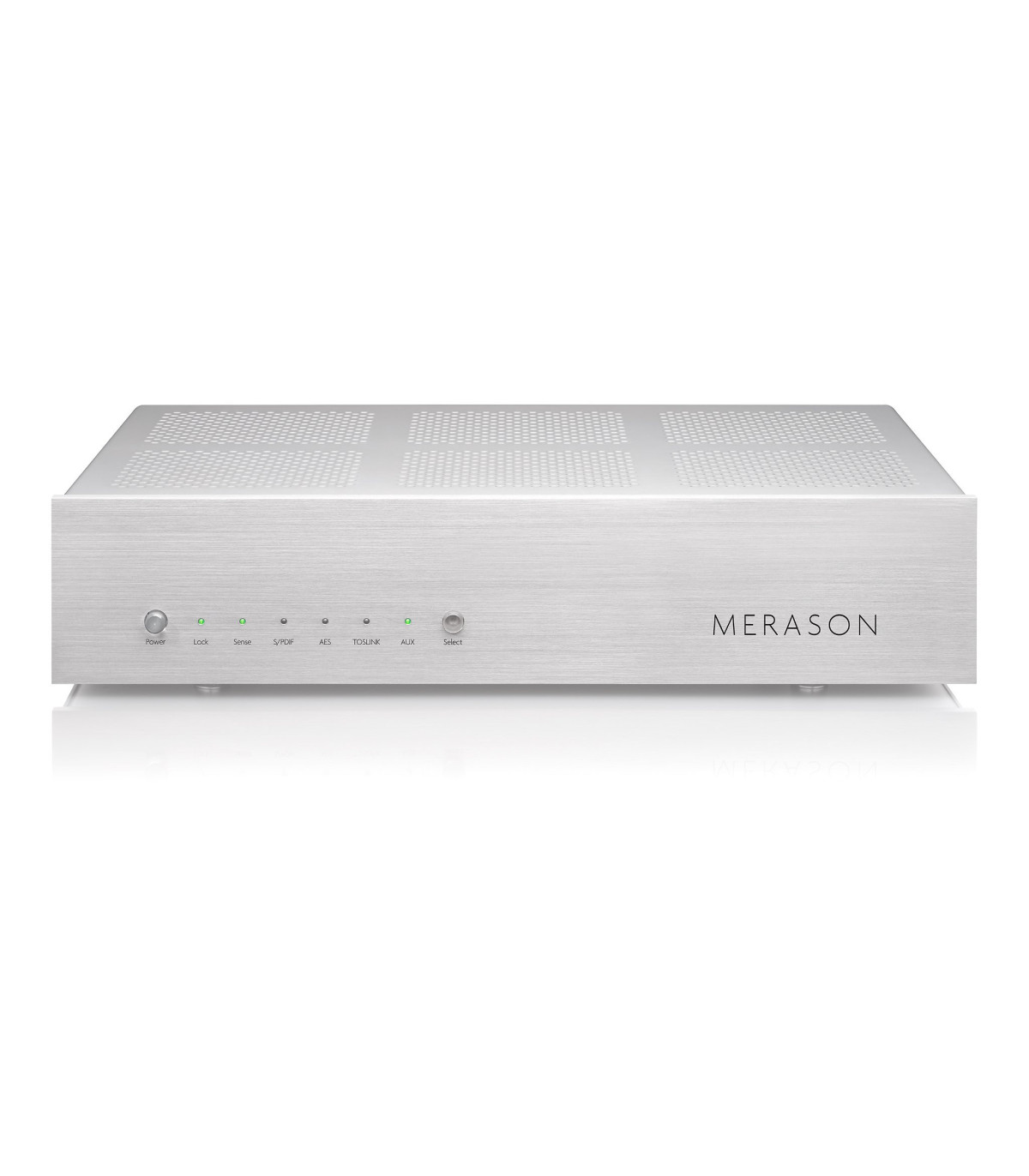

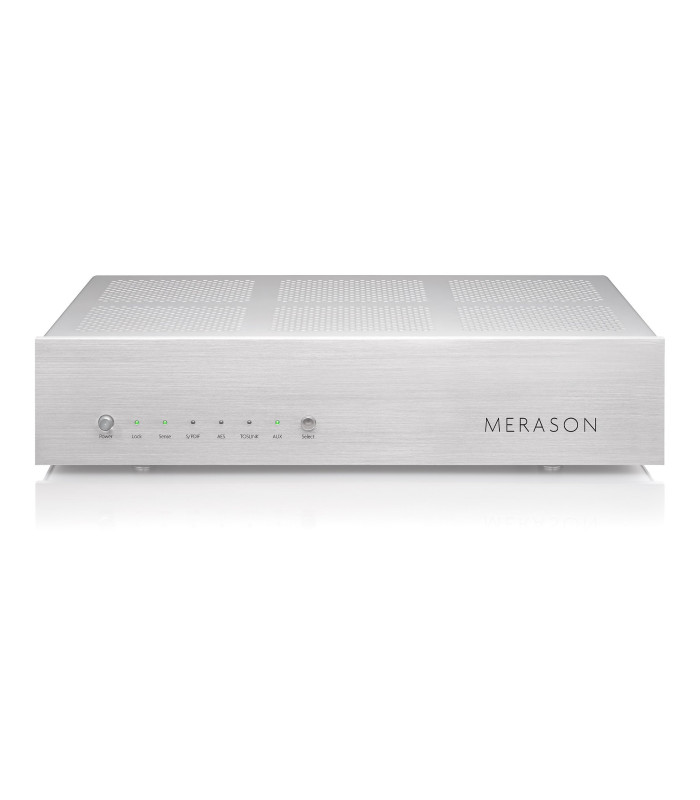

Merason DAC1 Mk II

Elaborazione del segnale in ingresso:

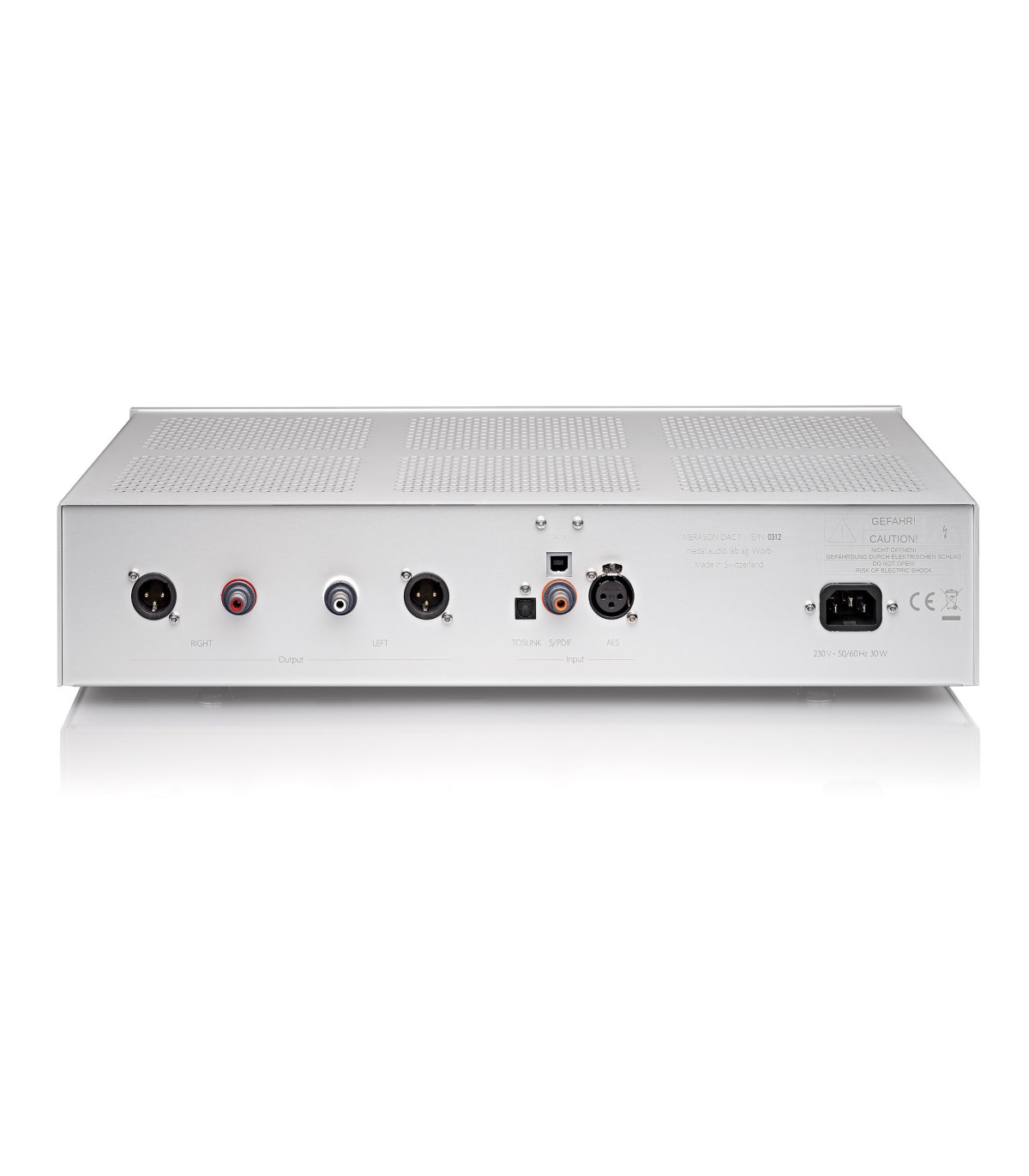

Il DAC1 Mk II dispone di un ingresso USB, uno RCA, uno Toslink e uno AES. L’ingresso USB si basa sulla tecnologia Amanero e garantisce un segnale musicale a basso jitter grazie a due oscillatori di precisione, che viene poi isolato galvanicamente tramite componenti isolatori capacitivi. Anche i segnali provenienti dagli altri ingressi sono isolati galvanicamente e de-jitterizzati tramite trasformatori e condensatori. Questo assicura che nessuna interferenza esterna possa influenzare il segnale sensibile.

Conversione digitale-analogica:
La conversione digitale-analogica è affidata a due moduli di conversione Burr Brown 1794A. Per ottenere un miglioramento di 5 dB nella gamma dinamica, ogni canale utilizza un convertitore dedicato. Il segnale di corrente analogico viene trasformato in un segnale di tensione tramite un circuito discreto, quindi bufferizzato in Classe A e inviato all’uscita. Il DAC1 Mk II è completamente bilanciato, ovvero implementa quattro canali indipendenti in totale, dai moduli di conversione fino all’uscita.

Alimentazione:
Ogni unità funzionale dispone di un’alimentazione dedicata, per un totale di dodici alimentazioni. Ogni coppia di canali di uscita è alimentata da un’alimentazione lineare separata con trasformatore sovradimensionato.

Struttura:
L’influenza sonora dei componenti, delle varianti circuitali e dei vari layout è stata testata approfonditamente in numerose sessioni d’ascolto da parte di esperti. Questo vale in particolare per condensatori, regolatori di tensione, convertitori, transistor, resistenze, elaborazione del segnale, convertitori I/V e stadi di uscita.

Made in Switzerland:
La realizzazione del telaio, del pannello frontale, delle manopole, della serigrafia, il posizionamento dei componenti, l’assemblaggio, l'avviamento e il collaudo vengono effettuati esclusivamente in Svizzera.

SPECIFICHE TECNICHE

• Uscita: max 3 V RMS (bilanciata), max 1.5 V RMS (sbilanciata)

• Risposta in frequenza: 20 Hz – 20 kHz ±0.3 dB

• THD+N: < 0.006 %

• SNR: > 120 dB

• DAC: doppio BurrBrown 1794A, stadio I/V discreto

• Alimentazione: 230 V o 115 V (selezione di fabbrica) AC / 50–60 Hz, 30 W

FUNZIONAMENTO

• Temperatura ambiente: da 10°C a 30°C

• Umidità: max 80 %, senza condensa

• Durante il funzionamento, il dispositivo si riscalda di circa 20 K rispetto alla temperatura ambiente.

FORMATI IN INGRESSO

• 44.1 kHz @ 16 bit, 44.1 kHz @ 24 bit

• 48 kHz @ 16 bit, 48 kHz @ 24 bit

• 88.2 kHz @ 24 bit

• 96 kHz @ 24 bit

• 176.4 kHz @ 24 bit (USB)

• 192 kHz @ 24 bit

DIMENSIONI

• Larghezza: 45 cm / 17.7"

• Altezza: 10 cm / 3.9"

• Profondità: 29 cm / 11.4"

• Peso: 5.5 kg / 12 lbs
